彈簧拉壓試驗機介紹（二）

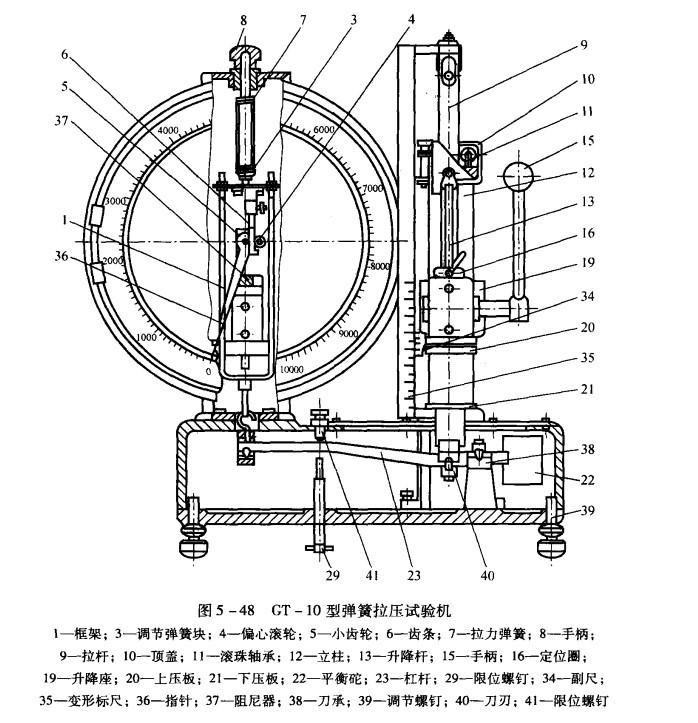

  b）單量程彈簧拉壓試驗機 單量程的彈簧拉壓試驗機產(chǎn)品有GT-1、GT-3、GT-10等幾個型號，試驗機的結構圖如下，它的結構與GT-100大致相同，但只有一個度盤，故無負荷變換裝置。

  看圖可知，負荷杠桿23支點由刀承28支持著，立柱12落在杠桿刀刃40上，杠桿左端通過掛鉤與框架拉力彈簧7相連，彈簧的上端通過可調(diào)手柄8連接在機體上，彈簧兩端均有帶掛鉤的要以調(diào)節(jié)彈簧自由長度的彈簧塊3，框架上有齒條6與固定在指針軸上的齒輪5嚙合。

  加荷是由板動手把15使上壓板20下降，當下壓板21受力后，傳至杠桿23。杠桿23左端下沉，負荷傳至拉力彈簧7，彈簧變形伸長，使框架（帶齒條6）向下移動，指針即在度盤上指出相應的負荷，而彈簧變形量則從變形標尺35及副及34上讀出。
